三輥弧線下調式卷板機的結構特點及技術優勢

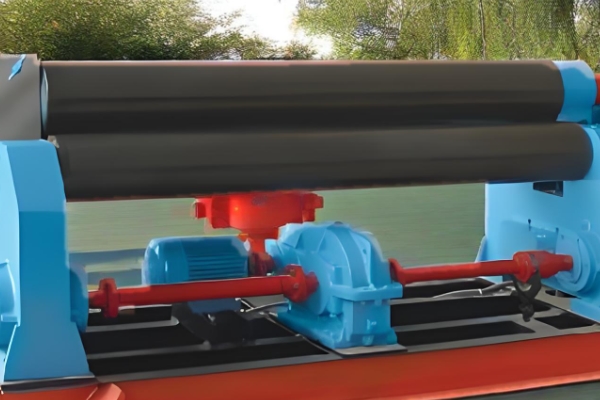

三輥弧線下調式卷板機是一種新型金屬板材彎曲加工設備，其是通過三個工作輥的協同運動實現板材的卷制和預彎。該類型的三輥卷板機的上輥是進行固定旋轉的，兩個下輥圍繞著一個固定中心作弧線升降，能夠進行雙向預彎，適用于厚度為80mm以下板材的卷制，更有利于厚板的卷制。
三輥弧線下調式卷板機的結構特點
- 上輥固定旋轉 ：上輥作為主動輥固定旋轉，負責驅動板材進入卷制區域。
- 下輥弧線升降與旋轉 ：兩個下輥圍繞固定回轉中心做弧線升降運動，可單獨或同步調整弧度。這種設計既能實現板材的彎曲，又能通過調整弧度適應不同板材厚度和彎曲需求。
- "品"字型輥系結構 ：三個工作輥呈"品"字型排列，中間下輥為弧線升降輥，兩側為輔助支撐輥，確保板材在卷制過程中穩定。
技術優勢
- 卷制穩定性 ---- 板材在卷制過程中始終處于夾緊狀態，避免滑動跑偏。三個工作輥同步運動設計，確保卷制精度。
- 預彎與卷制一體化 ---- 通過調整下輥弧度，可在卷制前對板材進行預彎，減少后續矯直工序，提高生產效率。
- 液壓驅動與智能控制 ---- 采用全液壓驅動系統，實現工作輥的精確升降與旋轉控制。配備PLC智能控制系統，操作便捷且可實時監控設備狀態。
- 節能與高效 ---- 相比傳統機型，弧線下調式設計降低了整機裝機容量，同時通過減少調頭次數實現節能。
- 一次上料與預彎功能 ---- 通過兩下輥水平移動設計，實現金屬板料一次上料，無需調頭即可完成預彎和卷制成形，顯著提高生產效率。
- 平衡與調平系統 ---- 上輥采用鼓形設計，通過液壓系統自動調平，確保卷制過程中板料受力均勻。配備傾倒油缸和平衡機構，進一步優化卸料過程。
總之，三輥弧線下調式卷板機通過技術創新與工藝結構的優化設計，實現了高效、穩定、節能的卷制能力，適用于中厚板材的彎曲加工，是現代金屬加工領域的重要設備。
